Тема в разделе "Своими руками", создана пользователем kaden, 13 авг 2020.


  1. kaden

    kaden Активист клуба

    Сообщения:
    49
    Мой авто:
    Ниссан-Террано 2015 г. 2.0 АККП 2WD
    Доброго дня всем!
    После того как компрессором спалил предохранитель тройника в гнезде прикуривателя,
    задумался о подключении его прямо к аккумулятору. Здесь есть опасность устроить короткое замыкание при подключении и есть опасность перепутать полярность подключения.
    Во избежание этого, мной сделан удлинитель. Было куплено гнездо прикуривателя и смонтировано в корпусе распределительной коробки, к аккумулятору подключается проводами с крокодилами. Предохранитель на 20 ампер расположен непосредственно у плюсового разъема, в коробке смонтировано реле на 12 вольт, которое подключено через диод и срабатывает только при правильном подключении к АКБ. Контакты реле включены в разрыв минусового провода, чтобы исключить появление "плюса" на корпусе гнезда при неправильном подключении и исключить КЗ при случайном касании гнездом массы авто. Клуб Ниссан Террано | Форум Terrano-Club.Ru | Фото: photo_2020-08-13_18-07-15.jpg

    Схема устройства: Клуб Ниссан Террано | Форум Terrano-Club.Ru | Фото: Удлинитель.JPG

    Провода с сечением жилы 2,5 кв мм. Светодиод сигнализирует о правильном подключении.
    Реле SLA-12VDC на 30 ампер, но, я думаю, можно применить любое автомобильное реле с нужным током.


    Клуб Ниссан Террано | Форум Terrano-Club.Ru | Фото: photo_2020-08-13_18-07-34.jpg Клуб Ниссан Террано | Форум Terrano-Club.Ru | Фото: photo_2020-08-13_18-07-46.jpg Клуб Ниссан Террано | Форум Terrano-Club.Ru | Фото: photo_2020-08-13_18-07-51.jpg Клуб Ниссан Террано | Форум Terrano-Club.Ru | Фото: Реле.jpg

    Vladimir17061978 нравится это.
  2. Terrano

    Terrano Спонсор

    Мой авто:
    Nissan Terrano 2.0 АТ 4WD
  3. perlinganit

    perlinganit Авторитет

    Сообщения:
    1.460
    Адрес:
    Череповец
    Имя:
    Илдар
    Мой авто:
    Ниссан Террано Элеганс 2,0 4WD МКПП+ГБО
    А че огород городить полно переходников от АКБ под "прикуриватель " и цена от 100 -200 рублей
    [​IMG]

    K S V Perm (Сергей) нравится это.
  4. kaden

    kaden Активист клуба

    Сообщения:
    49
    Мой авто:
    Ниссан-Террано 2015 г. 2.0 АККП 2WD
    Честно говоря, только увидел☺. Только не вижу предохранителя, нет защиты от переполюсовки и толщина жилы проводов вызывает сомнение.

  5. johnlc

    johnlc Завсегдатай клуба

    Сообщения:
    243
    Адрес:
    Республика Коми
    Мой авто:
    Тerrano 2L 4WD АКПП
    если уж самодельничать имхо стоит выкинуть прикуривательный разъем и переделать на силовые разъемы андерсон 50а там и полярность перепутать при подключение нельзя .

  6. kaden

    kaden Активист клуба

    Сообщения:
    49
    Мой авто:
    Ниссан-Террано 2015 г. 2.0 АККП 2WD
    Хотелось бы оставить родной разъем на компрессоре. Кроме него есть другие устройства : пылесосы и т.д.

  7. perlinganit

    perlinganit Авторитет

    Сообщения:
    1.460
    Адрес:
    Череповец
    Имя:
    Илдар
    Мой авто:
    Ниссан Террано Элеганс 2,0 4WD МКПП+ГБО

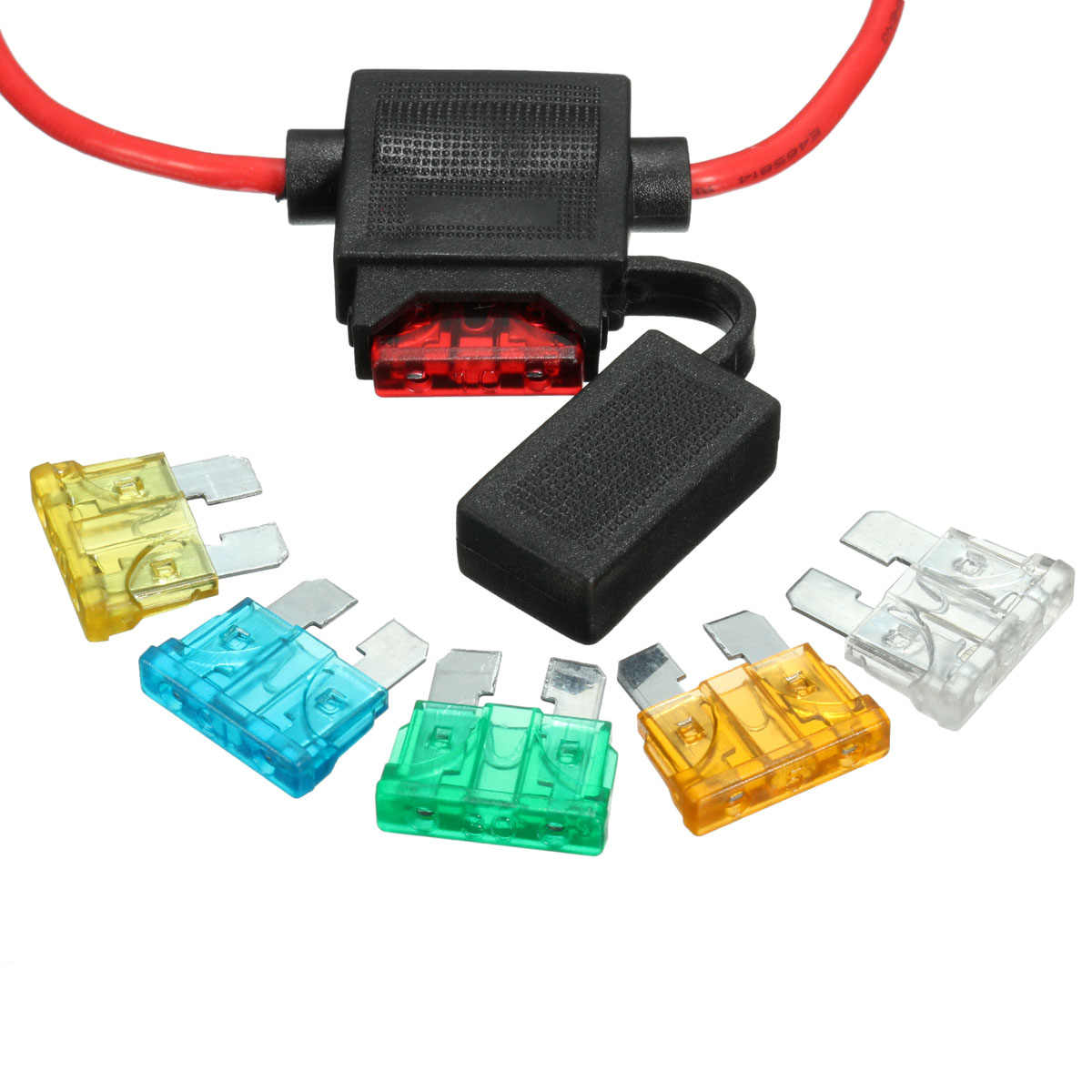

    У меня такой же пользую не одну машину ,толщины проводов хватает , полярность ? , цвет проводов не вариант? , предохранитель на 20 А в провод всегда можно поставить ... тогда еще +от 40 до 150 рублей ;) https://incar54.ru/derzhatel-dlya-p....ru/partner&ymclid=15973263078877317149300000 или вот на АЛИ есть варианты https://aliexpress.ru/item/32842711..._expid=5fb10638-13c3-4cd9-9da9-a079e215c064-4
    [​IMG]

    Последнее редактирование: 13 авг 2020
  8. kaden

    kaden Активист клуба

    Сообщения:
    49
    Мой авто:
    Ниссан-Террано 2015 г. 2.0 АККП 2WD
    Пойдет и так:).

  9. johnlc

    johnlc Завсегдатай клуба

    Сообщения:
    243
    Адрес:
    Республика Коми
    Мой авто:
    Тerrano 2L 4WD АКПП
    хозяин - барин, но зачем ? у меня на компрессоре сразу были крокодилы а пихать сильноточную нагрузку в прикуриватель не правильно имхо, мало того на многих машинах некоторые имеющиеся гнезда на такую нагрузку в принципе не расчитаны.

    K S V Perm (Сергей) нравится это.
  10. perlinganit

    perlinganit Авторитет

    Сообщения:
    1.460
    Адрес:
    Череповец
    Имя:
    Илдар
    Мой авто:
    Ниссан Террано Элеганс 2,0 4WD МКПП+ГБО
    Ну на компрессоре указывается максимальный потребляемый ток ,на моем 12 А всего, в розетке предохранитель на 15 или даже 20 А точно уж не помню . На проводе того же компрессора стоит предохранитель"автомобильный" . Но я все равно подключаюсь через АКБ , т.к. не надо включать зажигание и не вылетит и не погорит штатная розетка и предохранитель .

  11. srr59

    srr59 Старожил

    Сообщения:
    593
    Адрес:
    Уфа
    Мой авто:
    Terrano 2.0L(143 л.с.) 4x4 WD Элеганс цвет коричневый 2019 г.
    А я ножным подкачиваю!:download:
