Я уже делал подобный адаптер, который с небольшой переделкой должен подойти к ниссановской магнитоле, вот только одна проблемка - магнитолы у меня нет. Найдется доброволец, я думаю совместными усилиями мы решим этот ребус.



Я вижу так: закоротить контакты энкодера и соединить с 15 контактом магнитолы. Разрезать ( или просверлить) дорожки между контактами




кнопок, обозначеными 4, 5 , 3 и в разрыв впаять резисторы, Разорвать перемычку между контактом кнопок , обозначенными как: 1 и 2 - впаять резистор, И жертвуем одной командой. между 3 и 5 - 487 Ом, 4 и 5 - 165 Ом, между 1 и 2 - 652 Ом. На клемнике violet - контакт с 15 котактом магнитолы, broun - 6 контакт магнитолы, orang- 16 контакт магнитолы. Остальные контакты отключить.
Прошу перепроверить, на коленке, мог и ошибиться.



Сергей Тт,на вскидку вроде все верно. В итоге какая команда на какой кнопке окажется?
В такой схеме есть один недостаток. Контакты кнопки сделаны из токопроводящей резины, ее сопротивление в зависимости от внешних условий и в процессе старения сильно изменяется и может достигать 130 Ом. Как вариант, - можно наклеить фольгу, на она частенько отваливается.



Ну, я бы так боролся с этим, проще всего резисторы впаивать не в джойстике, а выносить в область рулевой колонки, сопротивления измерять по факту и корректировать, возможно использование подстроечников, а команды вот:

Придется пожертвовать командой "sours" , ( не знаю что )))и "seek up"

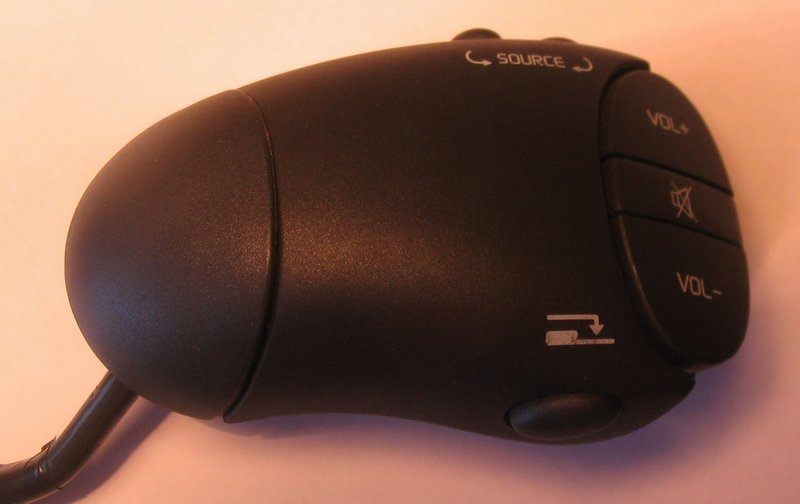

Гдето видел джойстик Рено Симбол, там проще, не надо резать.



Как не надо? У симбола разве не такой джойстик

Eго же фотку Вы выкладывали в #41.



А наш джойстик изнутри выглядит так:

Резать там довольно проблематично.
Источник



Вероятно, ошибся.



Вот набросал схемку адаптера на микроконтроллере. На первую кнопку джойстика можно повесить команду Sourece, на вторую "телефон", третья и четвертая - соответственно "громкость". Команды "Seek UP" и "Seek Down" на энкодер. Пятая кнопка остается не у дел. Если вдруг команды "Seek" выполняют разные функции в зависимости от длительности нажатия, кнопку 5 можно использовать ля расширения функция энкодера. А если покопаться в магнитоле, может еще какие команды найдутся.
