Тема в разделе "Бортовой журнал владельца", создана пользователем VALKNUT, 17 сен 2018.


  1. VALKNUT

    VALKNUT Старожил

    Сообщения:
    427
    Адрес:
    Новороссийск
    Имя:
    Игорь
    Мой авто:
    Альбинос 1,6 МКП6 4х4 2016
    Ну воооот.. взял и кайф обломал :lol2:

  2. Terrano

    Terrano Спонсор

    Мой авто:
    Tekna, 2.0 л, АТ, 2WD
  3. VALKNUT

    VALKNUT Старожил

    Сообщения:
    427
    Адрес:
    Новороссийск
    Имя:
    Игорь
    Мой авто:
    Альбинос 1,6 МКП6 4х4 2016
    Искал решение для индикации уровня омывайки... Нашел на Али ёмкостный датчик уровня жидкости.
    Потом погнал по РУнету.. и нашел интересную статью.

    Собственно в статье и код программы(антидребезг) есть для контроллера, а это значит, что светодиод, который я буду использовать для индикации отсутствия омывайки не будет на кочках делать случайные срабатывания, а засветится тогда, когда и положено.
    Очень интересное решение! И главное - реализуемое!

    Датчик 350рэ + контроллер 200рэ
    Ну и до кучи удовольствие от чего-то делания руками =)

    ЗЫ. На БМВ7хх это сурово звучит: КЮХЕЛЬВАСЕРСТАНД! Был случай смешной, когда занимался сигналками(конец 90-х)
    Залетает клиент(таможенник), которому ставил сигналку и с воплями "ты што с моей машиной сделал?" носится по боксу, чуть не пляшет.. долго рассказывать в общем, но в итоге перевели зловещую надпись и уже ржали все вместе..
    Суровая мессага от БК БМВ7 гласила - "закончилась вода в бачке омывателя"...

  4. Romsan

    Romsan Старожил

    Сообщения:
    639
    Адрес:
    Красногорск
    Имя:
    Роман
    Мой авто:
    Tekna17, 2л, 4wd, AT, синий
    На самом деле - интересно! Но я бы не стал заморачиваться с контроллером

  5. VALKNUT

    VALKNUT Старожил

    Сообщения:
    427
    Адрес:
    Новороссийск
    Имя:
    Игорь
    Мой авто:
    Альбинос 1,6 МКП6 4х4 2016
    Да собственно он только позволит при малом уровне омывайки не выключить светодиод, а включить и не моргать на кочках, а засветиться.
    А так-то да.. на датчик можно подвесить светодиод.. дешево и сердито... светится - есть омывайка, потух - нет омывайки.. моргает - долей омывайки =)

    LordZ77 нравится это.
  6. Romsan

    Romsan Старожил

    Сообщения:
    639
    Адрес:
    Красногорск
    Имя:
    Роман
    Мой авто:
    Tekna17, 2л, 4wd, AT, синий

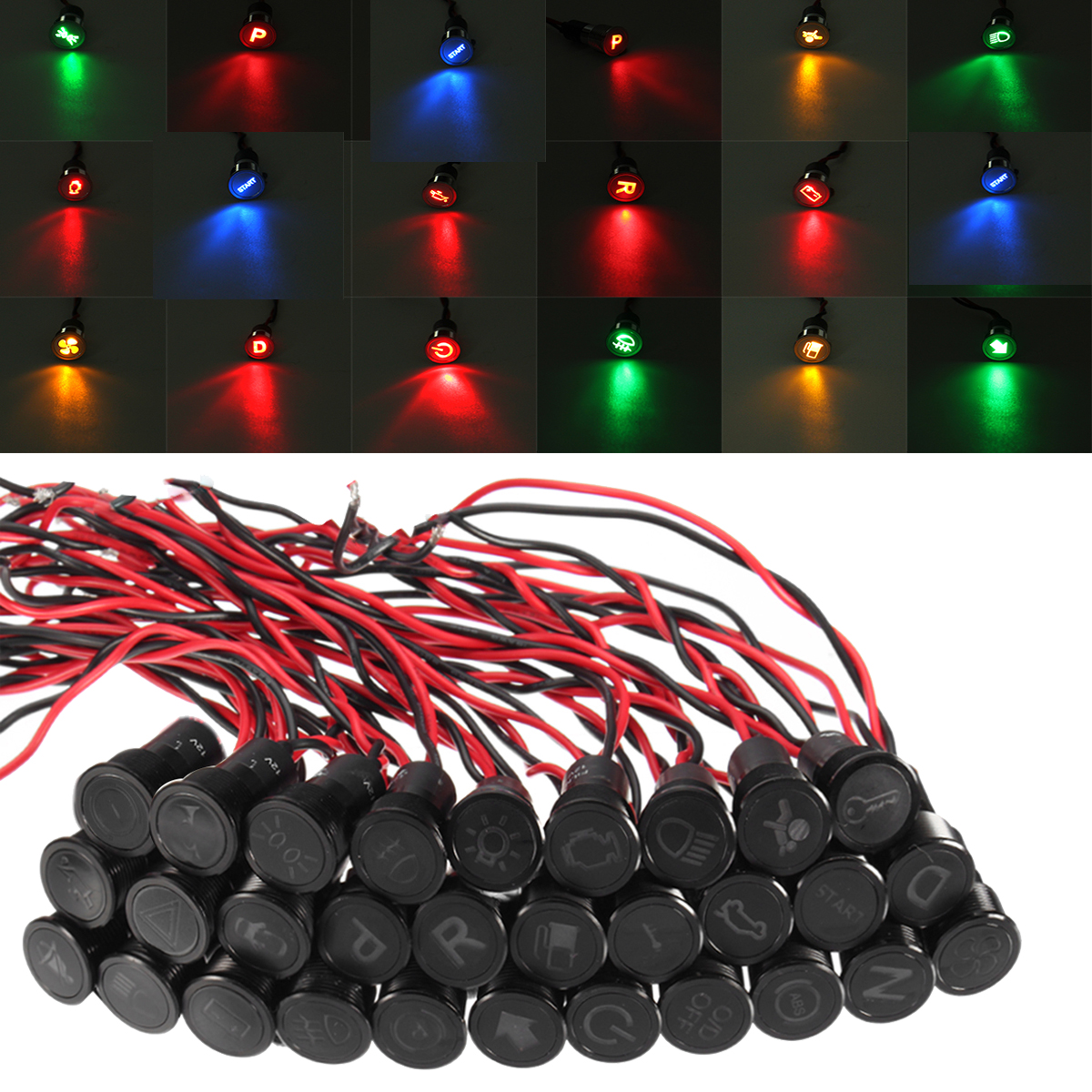

    тысячи их
    [​IMG]

    LordZ77 нравится это.
  7. Дончанка

    Дончанка Самая белая и пушистая из всех белых и пушистых

    Сообщения:
    12.849
    Адрес:
    между Н.рижским и Волоколамским ш., 18 км от МКАДа
    Имя:
    Элина
    Мой авто:
    Hyundai Creta 2,0 АТ Comfort+Advanced Синий, 2017г.в. Был Nissan Terrano 2014г.в. 2,0 АТ Tekna серый
    А в Крете есть индикатор уровня омывайки. Желтая надпись загорается при включении двигателя, потом ничего не мигает (кажется).

    VALKNUT нравится это.
  8. VALKNUT

    VALKNUT Старожил

    Сообщения:
    427
    Адрес:
    Новороссийск
    Имя:
    Игорь
    Мой авто:
    Альбинос 1,6 МКП6 4х4 2016
    Молодцы, что позаботились!

    И у меня будет :secret:, прокачаю Терраныча :download:

    LordZ77 и Deda Aleks нравится это.
  9. Дончанка

    Дончанка Самая белая и пушистая из всех белых и пушистых

    Сообщения:
    12.849
    Адрес:
    между Н.рижским и Волоколамским ш., 18 км от МКАДа
    Имя:
    Элина
    Мой авто:
    Hyundai Creta 2,0 АТ Comfort+Advanced Синий, 2017г.в. Был Nissan Terrano 2014г.в. 2,0 АТ Tekna серый
    Так о корейском автопроме же говорят, что они - Робин Гуды - забирают у богатых и отдают бедным.
    У меня и датчики давления в шинах есть, ну а об обогреве руля я ваще молчу.

    Последнее редактирование: 6 дек 2018
    K S V Perm (Сергей) и VALKNUT нравится это.
  10. VALKNUT

    VALKNUT Старожил

    Сообщения:
    427
    Адрес:
    Новороссийск
    Имя:
    Игорь
    Мой авто:
    Альбинос 1,6 МКП6 4х4 2016
    Нашел на драйве нормальное описание проводов датчика. Вот теперь вообще все красиво складывается!

    Подключение датчика

    У датчика 4 провода
    Красный/Коричневый — питание +12 в.
    Синий — общий, нулевой, минус.
    Желтый — исходящие +12 в, в зависимости от выбора MODЕ.
    Черный — MODЕ в зависимости какой параметр нам важно получить. Его следует подключить/замкнуть или к +12 в или на общий. В первом случае, при замыкании к +12в, на выходе (желтый провод) получим +12в, когда на уровне датчика есть жидкость, и пропадет напряжение на желтом проводе, когда не будет жидкости. В другом выборе параметра MODЕ, если черный провод замкнуть на землю (ноль), то +12 на желтом проводе будет, когда жидкости напротив датчика не будет. И будет напряжение ноль, когда жидкость будет.

  11. VALKNUT

    VALKNUT Старожил

    Сообщения:
    427
    Адрес:
    Новороссийск
    Имя:
    Игорь
    Мой авто:
    Альбинос 1,6 МКП6 4х4 2016
    Для себя пока вижу такой способ информирования о уровне омывайки.
    - Питание датчика от насоса омывателя.
    - Звуковая сигнализация зуммером
    - Установка датчика на условной середине емкости бачка

    Зуммер такой. Ток потребления 25мА.
    Клуб Ниссан Террано | Форум Terrano-Club.Ru | Фото: HTB1CHKnB5CYBuNkHFCcq6AHtVXaQ.jpg
    Спрятать под панелью не проблема, а если окажется слишком громким, заклеить его бесшумкой.

    По моему скромному мнению, такой вариант исключит избыточную сигнализацию и не надо искать стилизованный под интерьер салона светодиод и за одно ничего не надо будет сверлить.
